What is it?
DED方式金属3Dプリンターとは?
金属プリンタの造形方法の一種で「デポジション方式」とも呼ばれています。

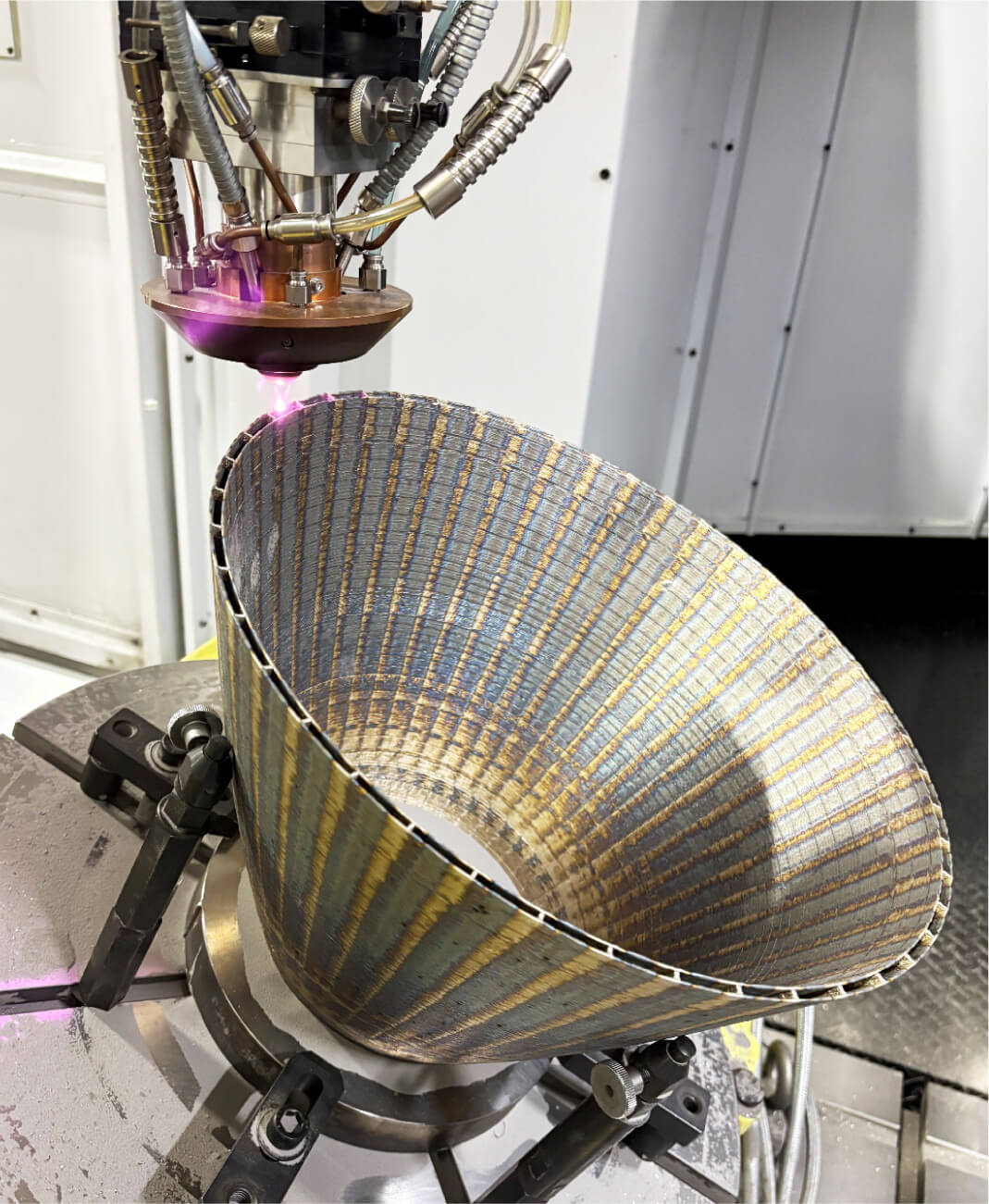

レーザー(熱源)をワークに照射し、金属粉末を溶融・凝固させ肉盛りさせています。後加工と組み合わせて高精度な部品製作にも適応する部品を造形する技術です。

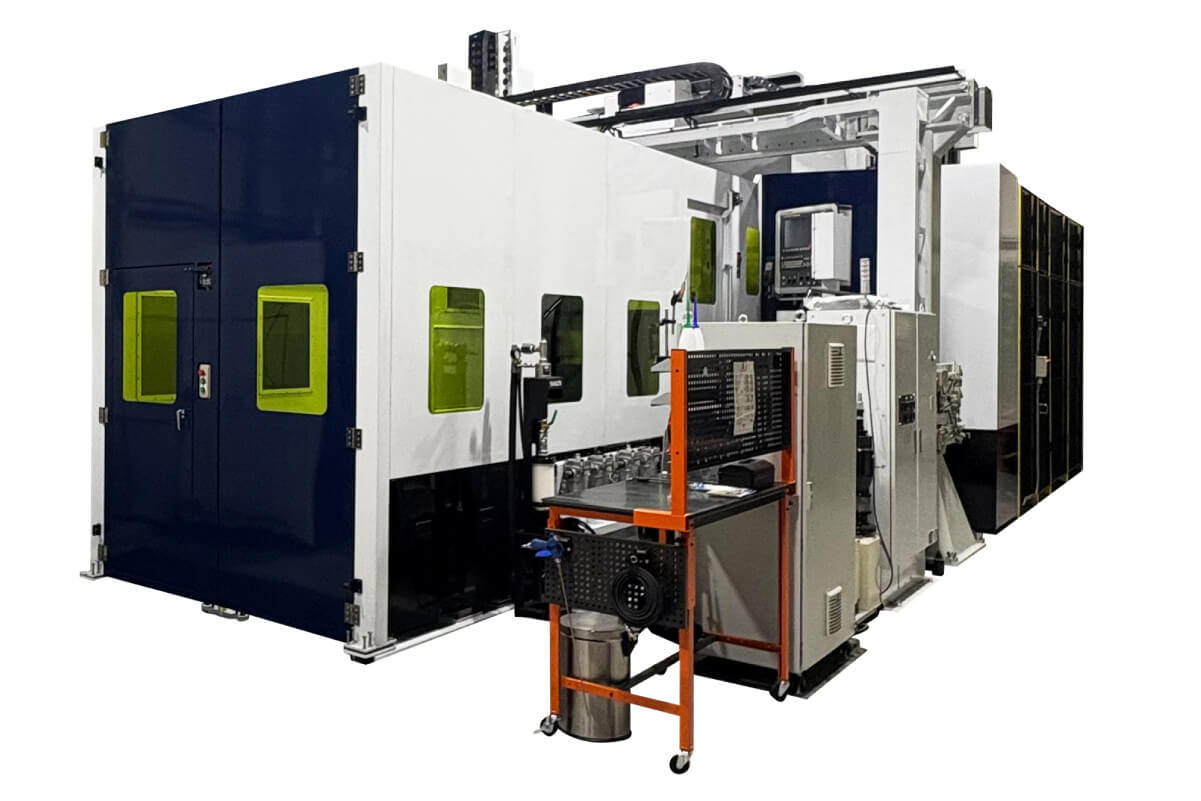

ハイブリッド機 LAMDA2000
【造形材料】
・チタン合金・インコネル・ステンレス・マルエージング鋼・コバルトクロム合金・インバー材・アルミ合金
※その他材料も遠慮なくお問い合わせください。オリジナル材料の開発等もお手伝いさせていただきます。

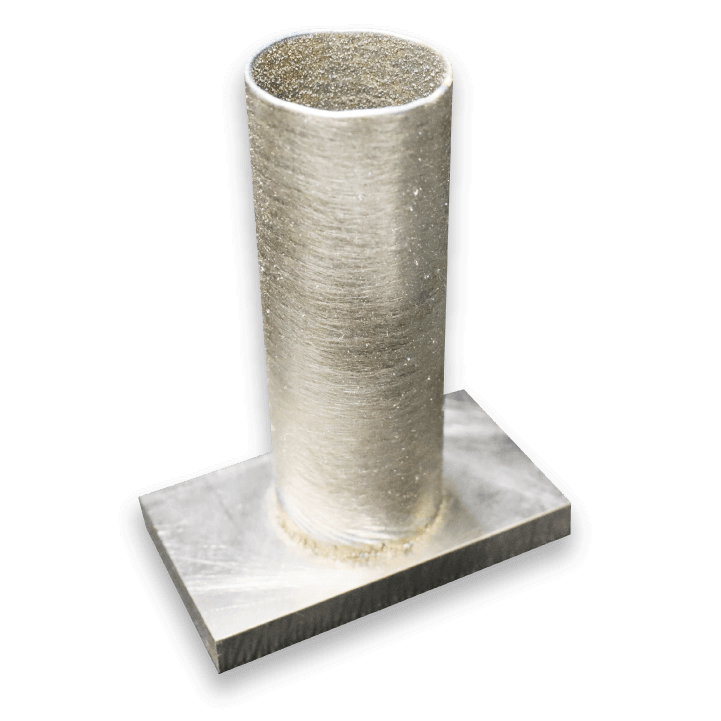

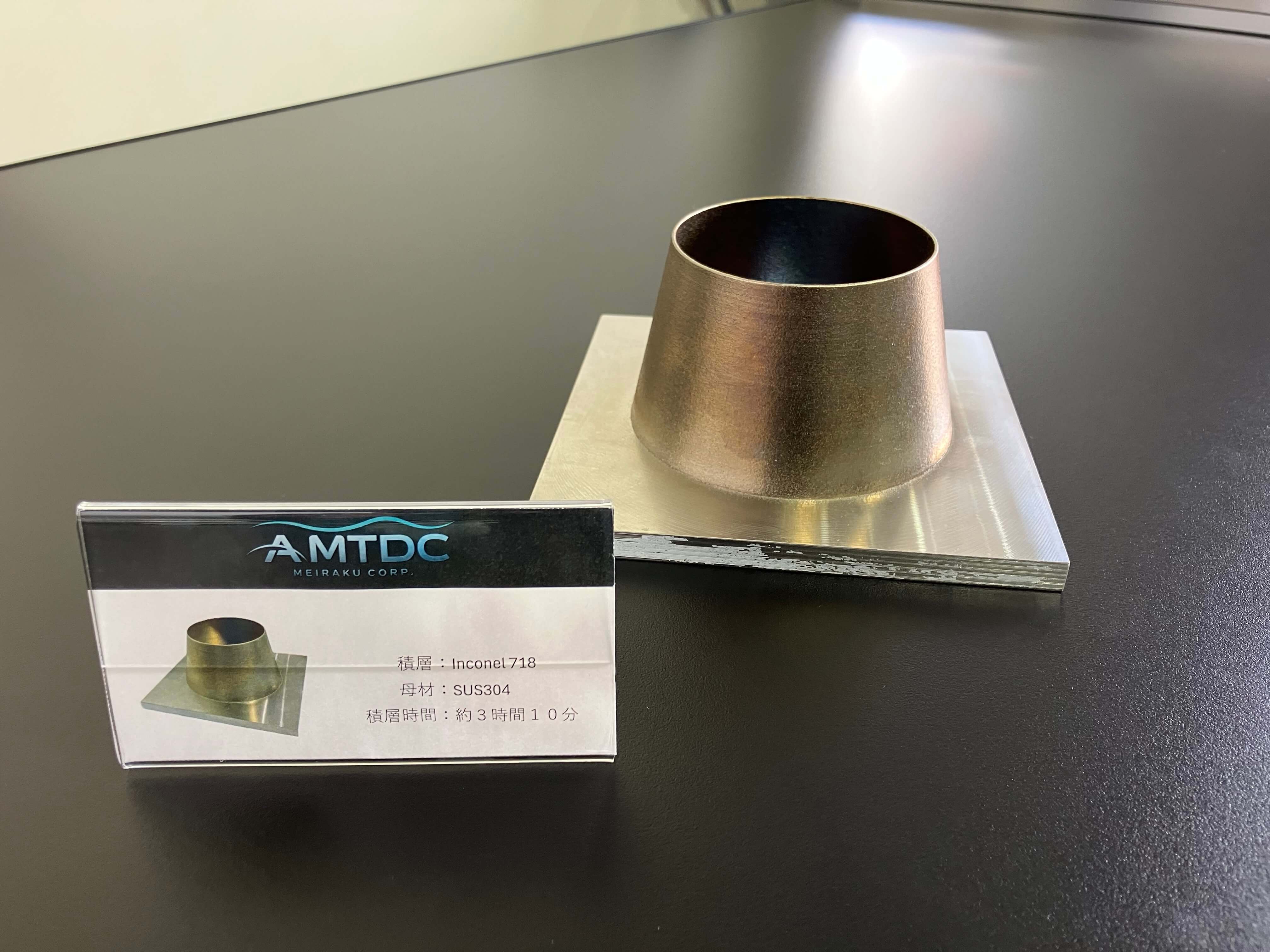

Modeling Example
DED方式金属3Dプリンターの得意とする造形例
01

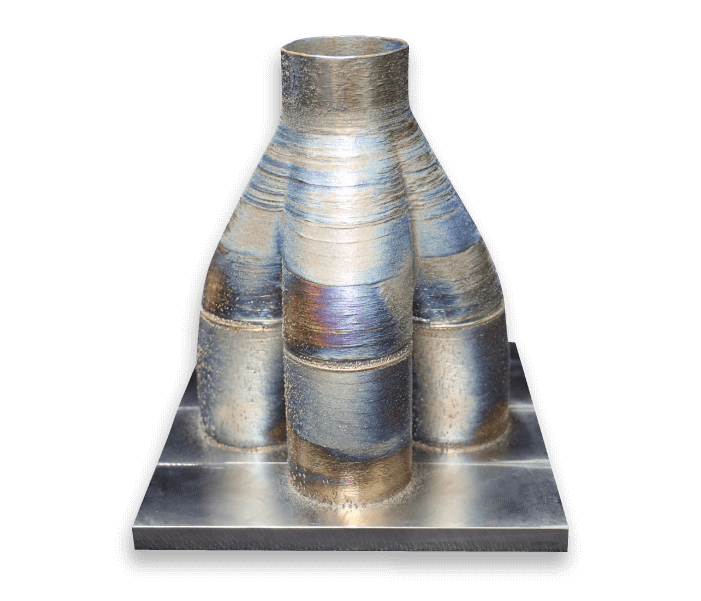

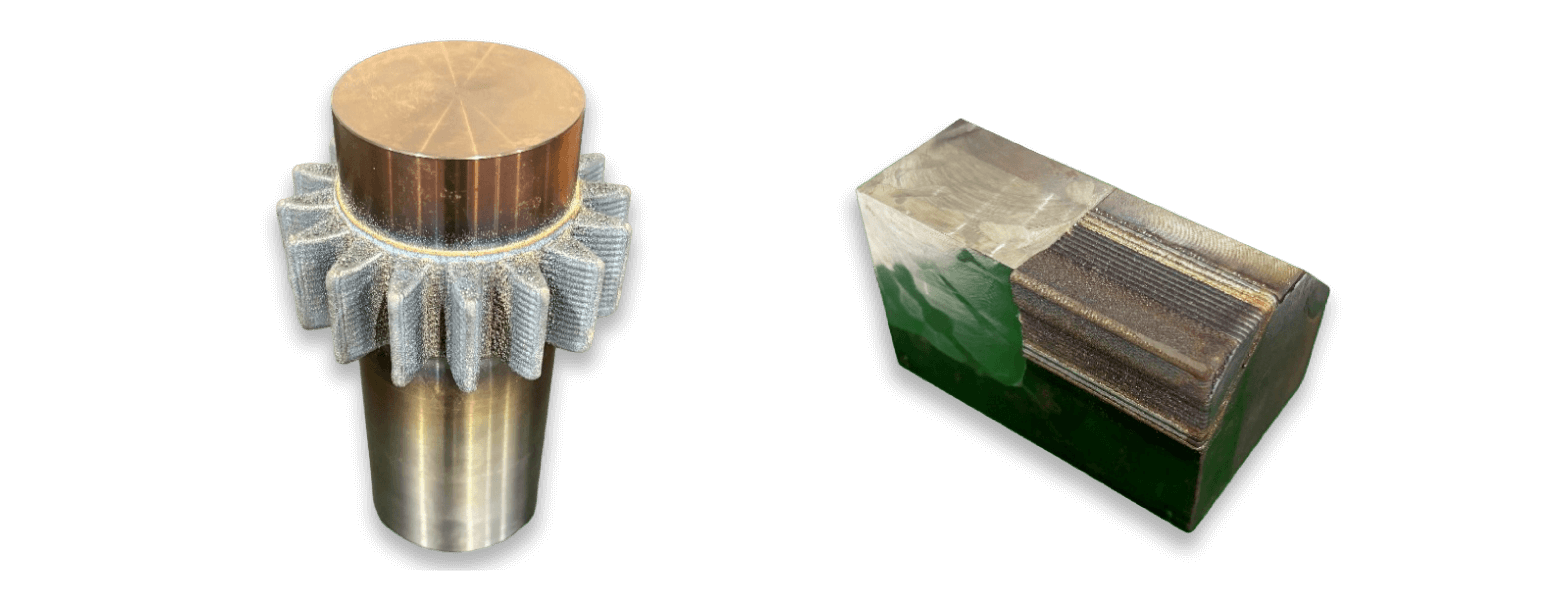

異種金属の造形

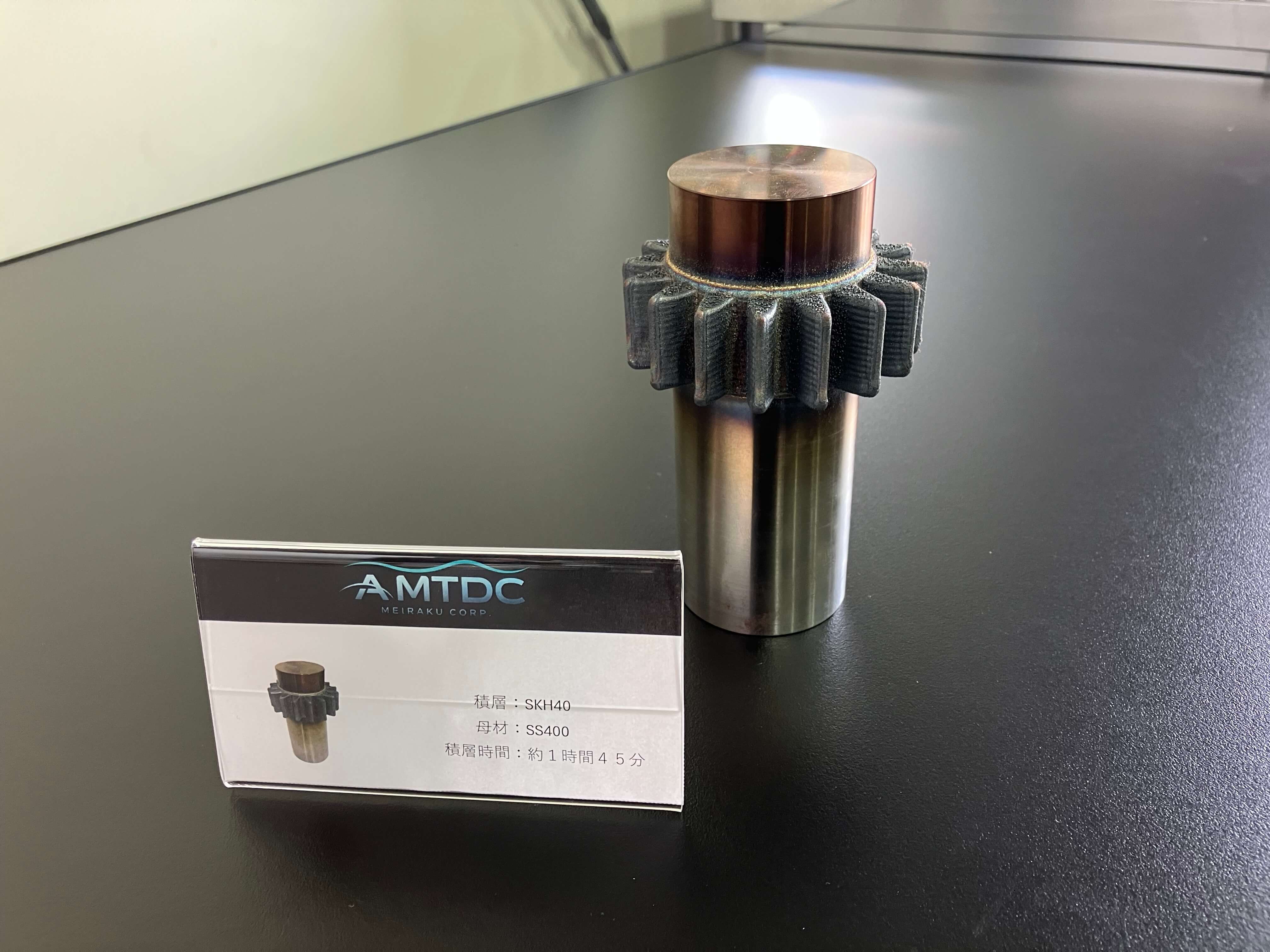

DED方式による異種金属造形により、必要な部分に必要な材料だけを配置。単一材料では実現できない性能を実現可能。
例)母材SKD相当に刃先ハイス相当粉末、母材SS材にインコネルやマルエージング鋼、LTX粉末と銅合金粉末の混合
02

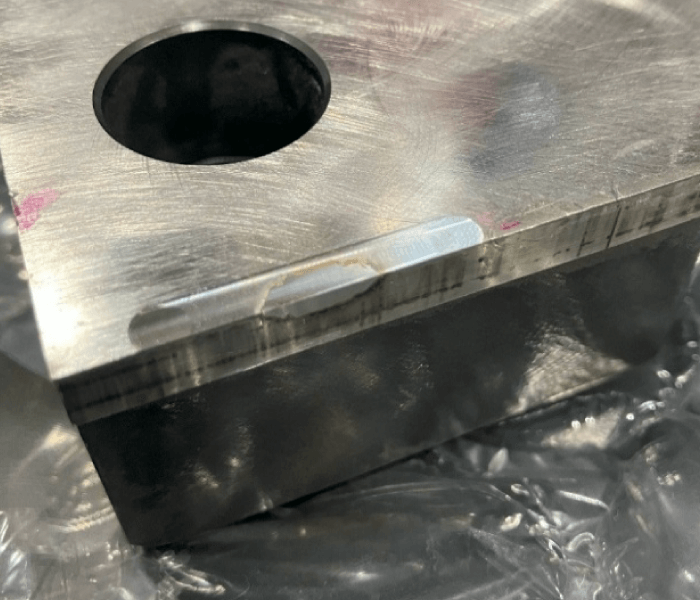

補修
熟練技術者の手作業に頼っていた補修工程を、DED装置による高精度の自動積層に置き換え。品質のばらつきを抑え、安定した補修を実現。
03

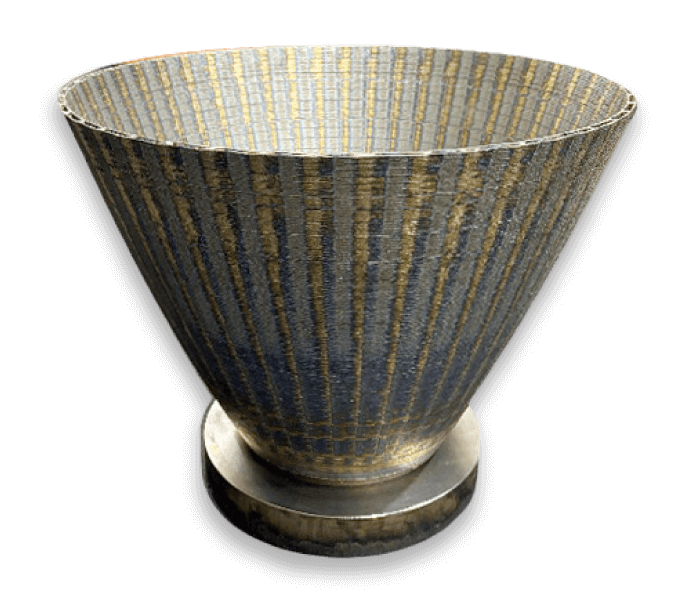

大型部品造形
DED方式は造形エリアの制約が少なく、PBF方式では難しい大型部品の造形が可能。
04

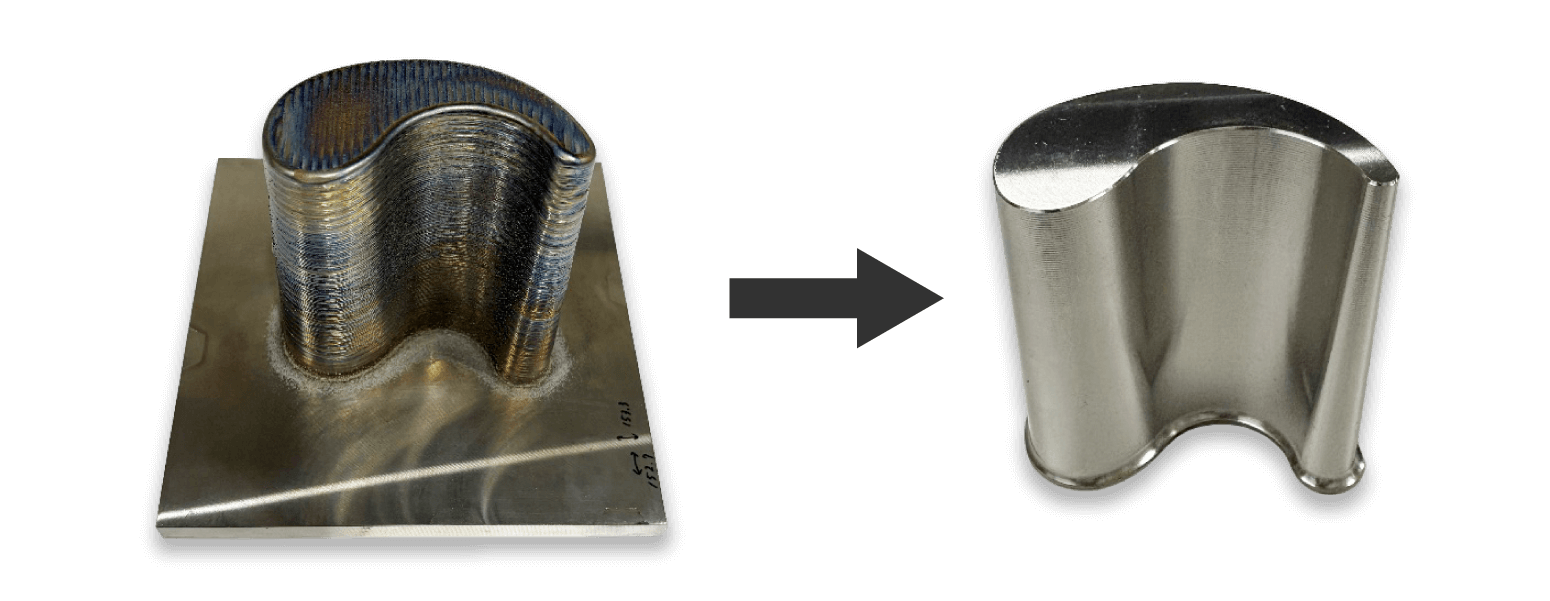

ニアネットシェイプ
DED方式によるニアネットシェイプ造形により必要な部分だけを積層。後加工を減らし材料ロスト加工時間を短縮。

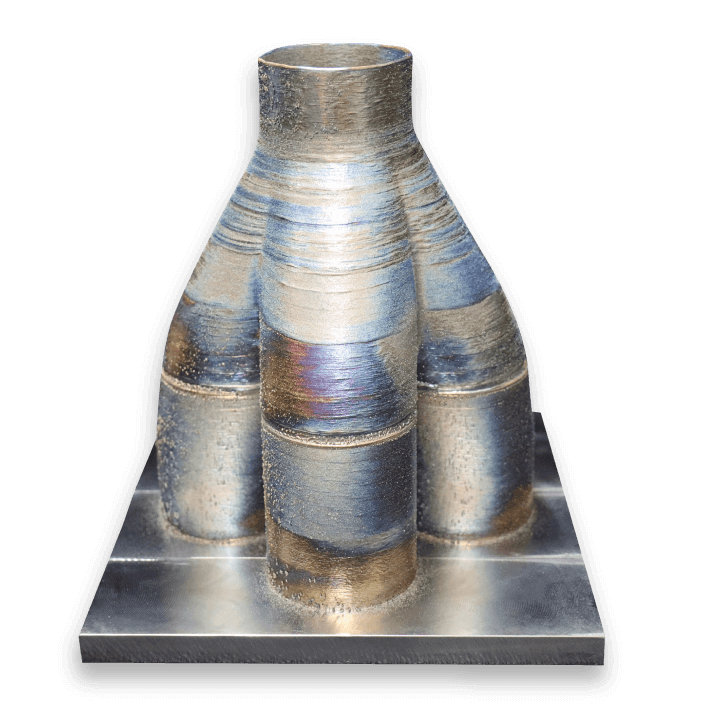

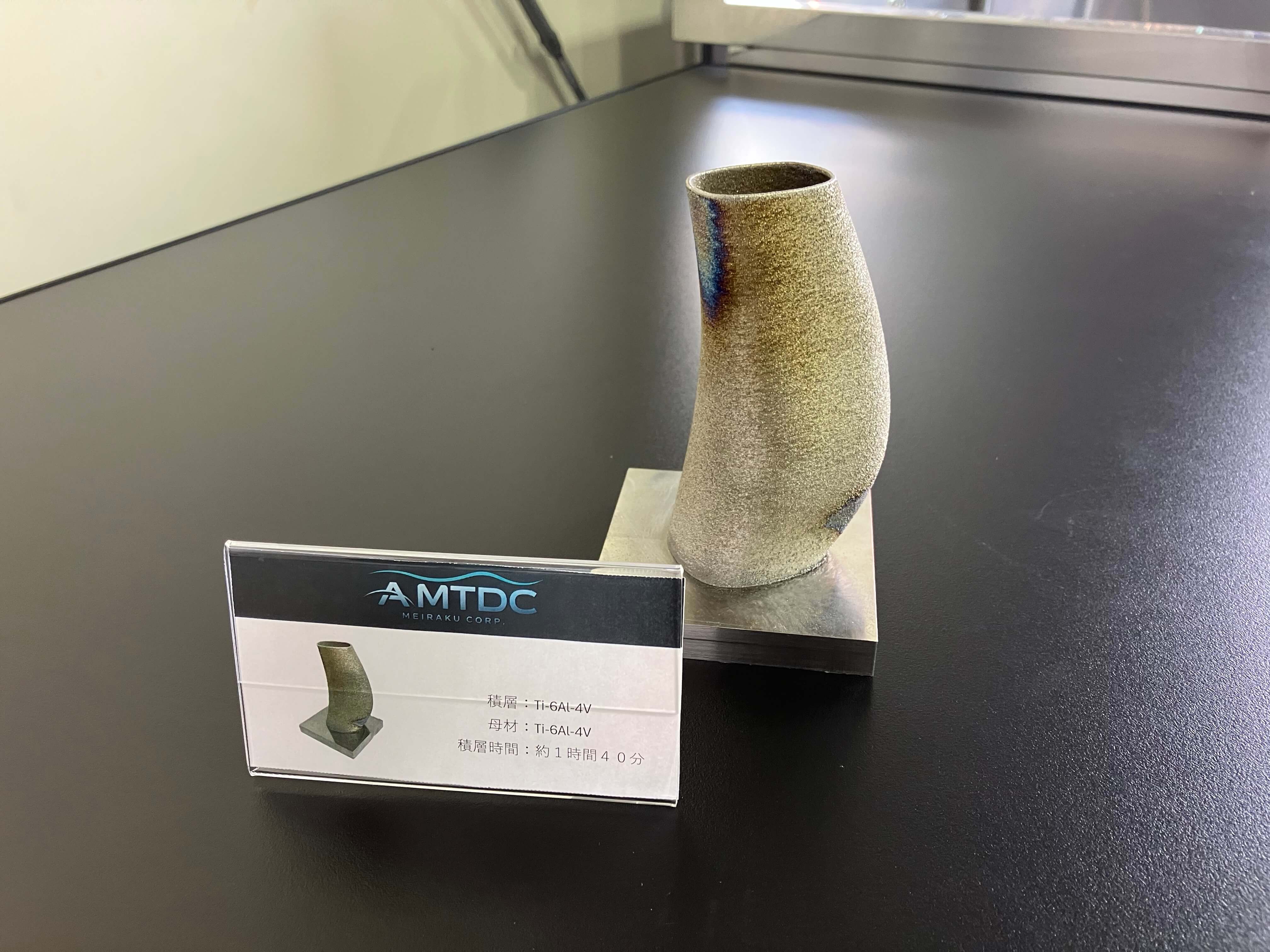

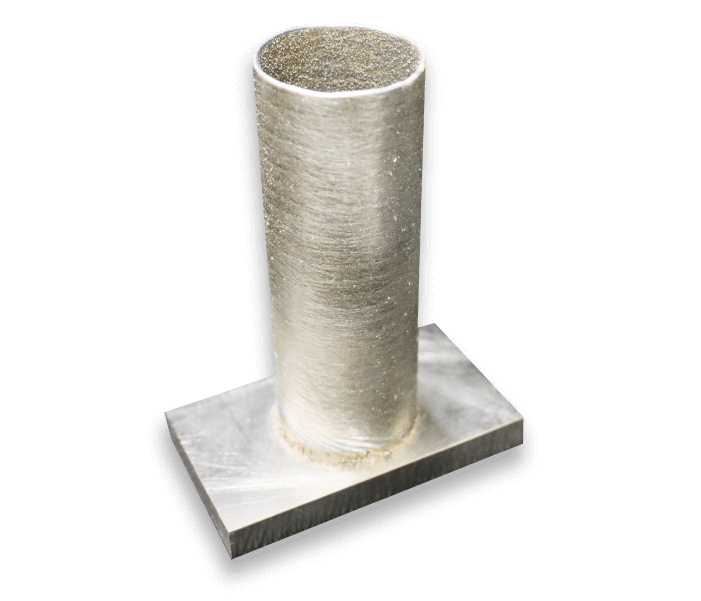

その他の制作例






Achievements
実績紹介
各種実績紹介
- プレス金型補修
- 建機部品や工具部品の刃先強化
- インペラサンプル製作

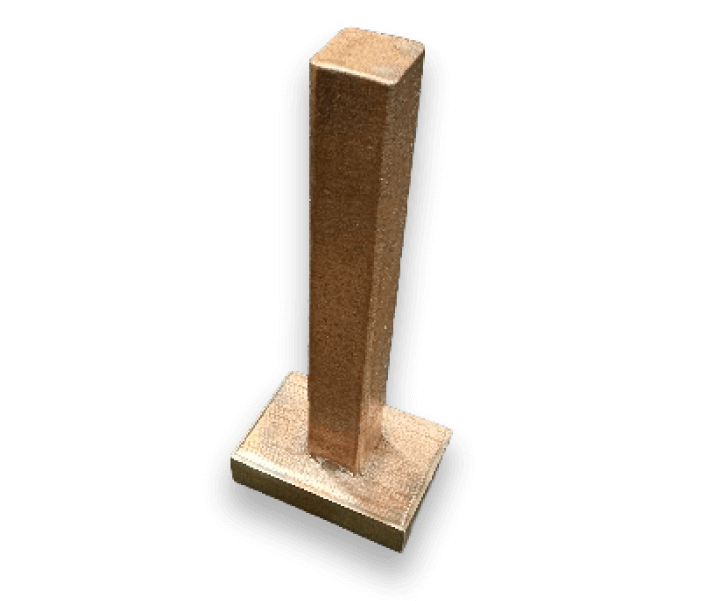

- 銅合金と鋼材の混合
- 銅合金・チタン製品・アルミ製品
- ニアネットシェイプ
実機評価サポート
- オリジナル粉末の開発をサポート
- 社内設備を活用し、装置の操作、条件設定からデータ提供までを実施。
引張試験結果・粉末・後処理条件ごとの平均値
Equipment
設備紹介

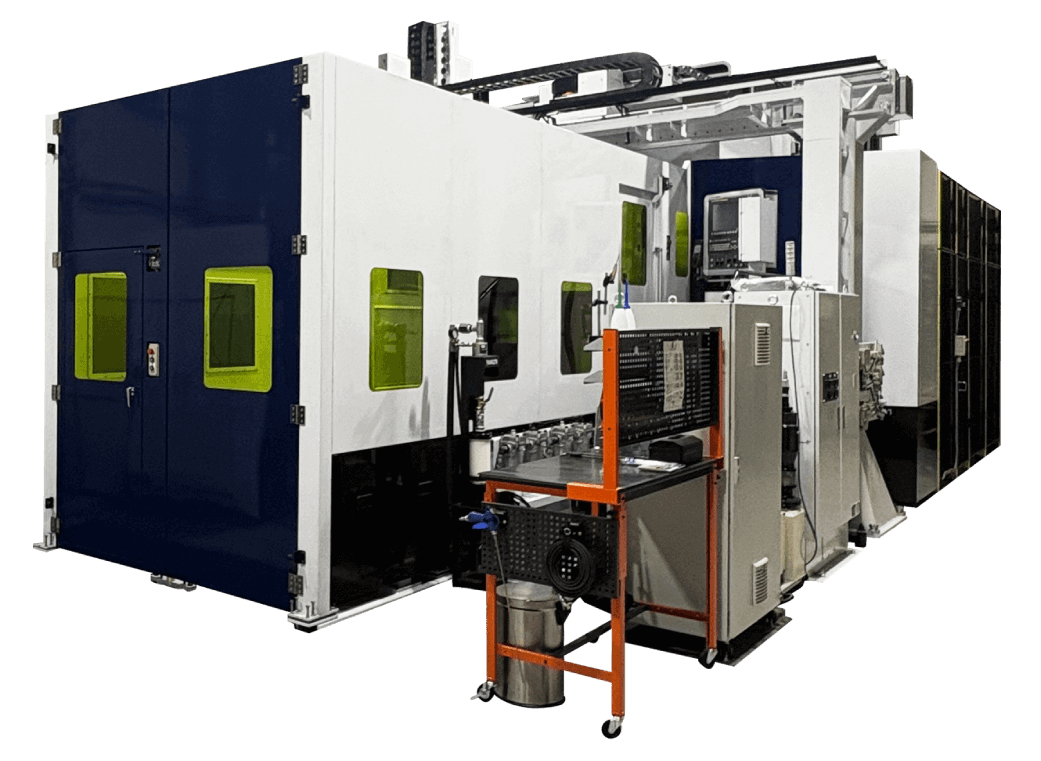

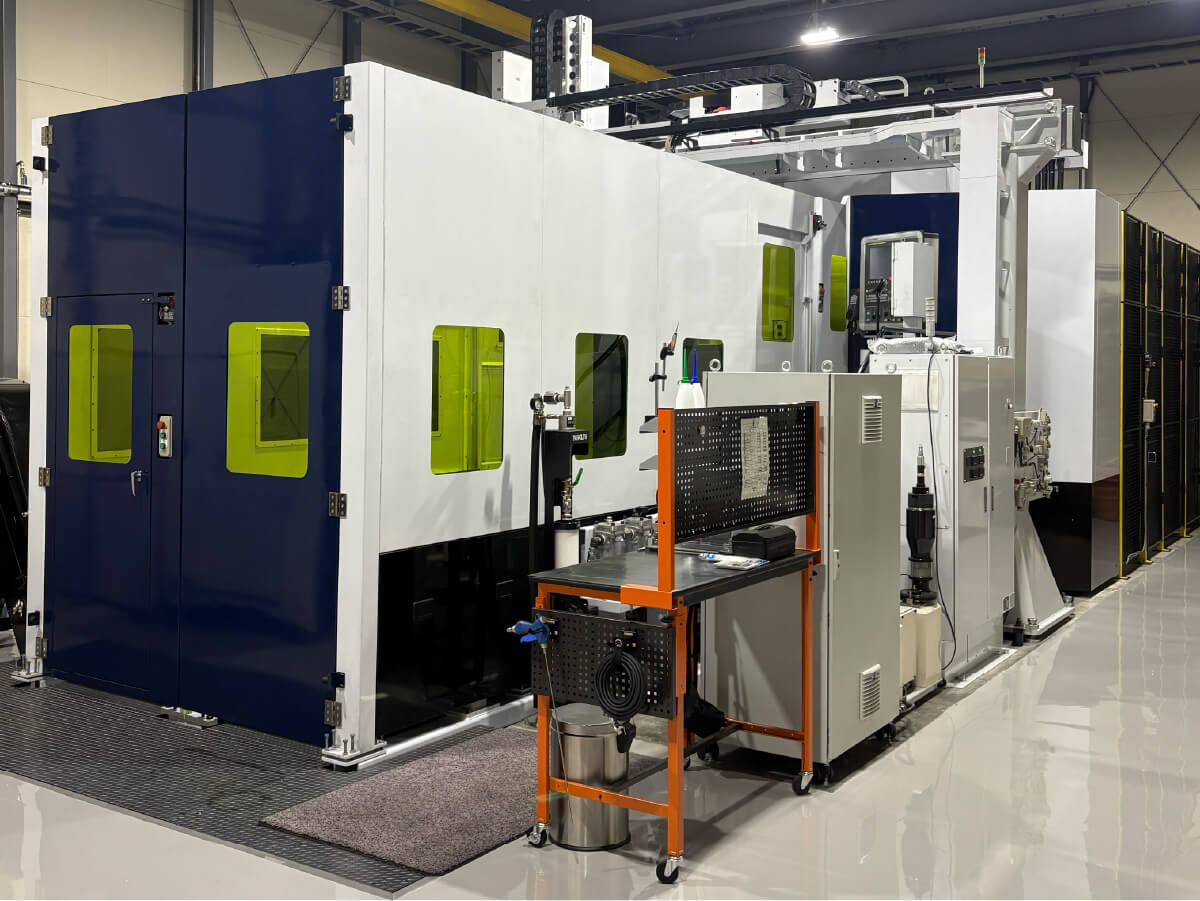

LAMDA2000 ハイブリッド
粉末DED方式金属3Dプリンタと五面加工機のハイブリット機
- 最大造形サイズ:3000×1500×1100(高さ) ※同じ段取りで加工するときは2000×1500×1100(高さ)
- レーザ出力:最大6kw
- 粉末供給ポット数:2ポット
- 不活性ガスシールド:有り ※切削主軸搭載のため、積層造形と切削の複合加工が可能

LAMDA2000

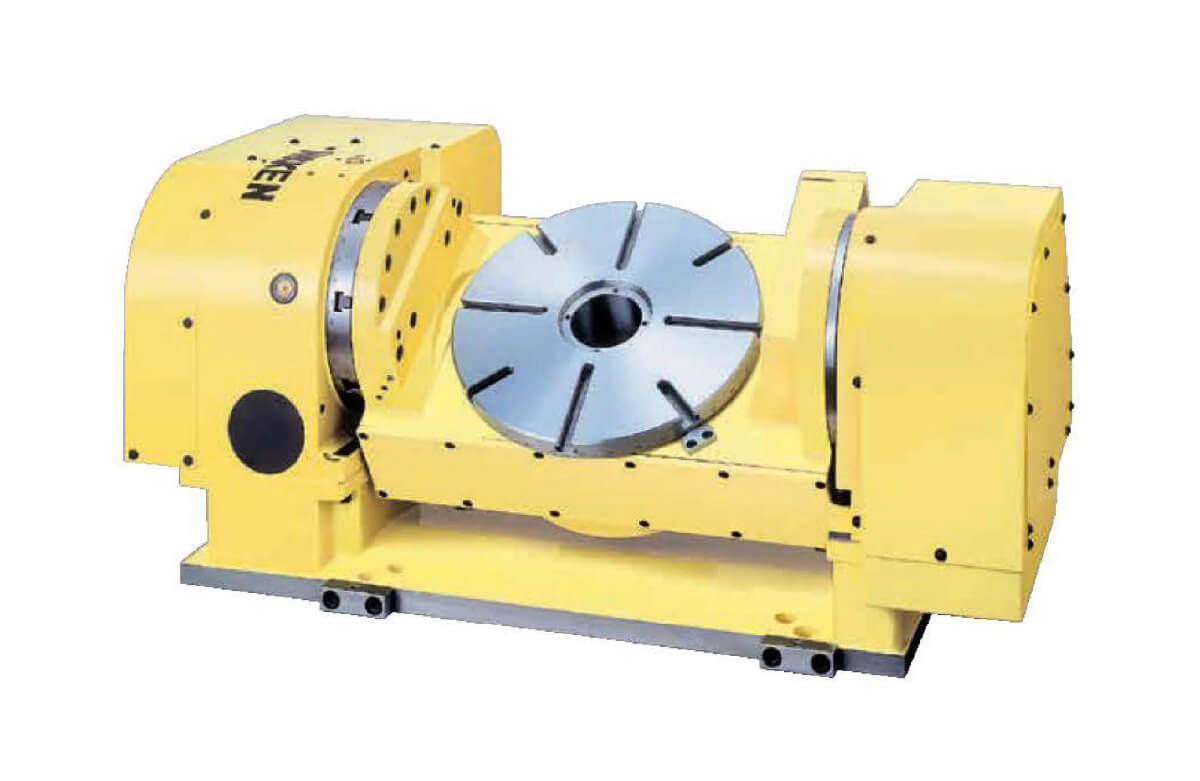

傾斜CNC円テーブル 5AX-550FA
強力ブレーキシステム付傾斜・回転円テーブルを搭載
- 最大造形サイズ:Φ750×高さ500、Φ640×高さ600
- 最大重量:300キロ

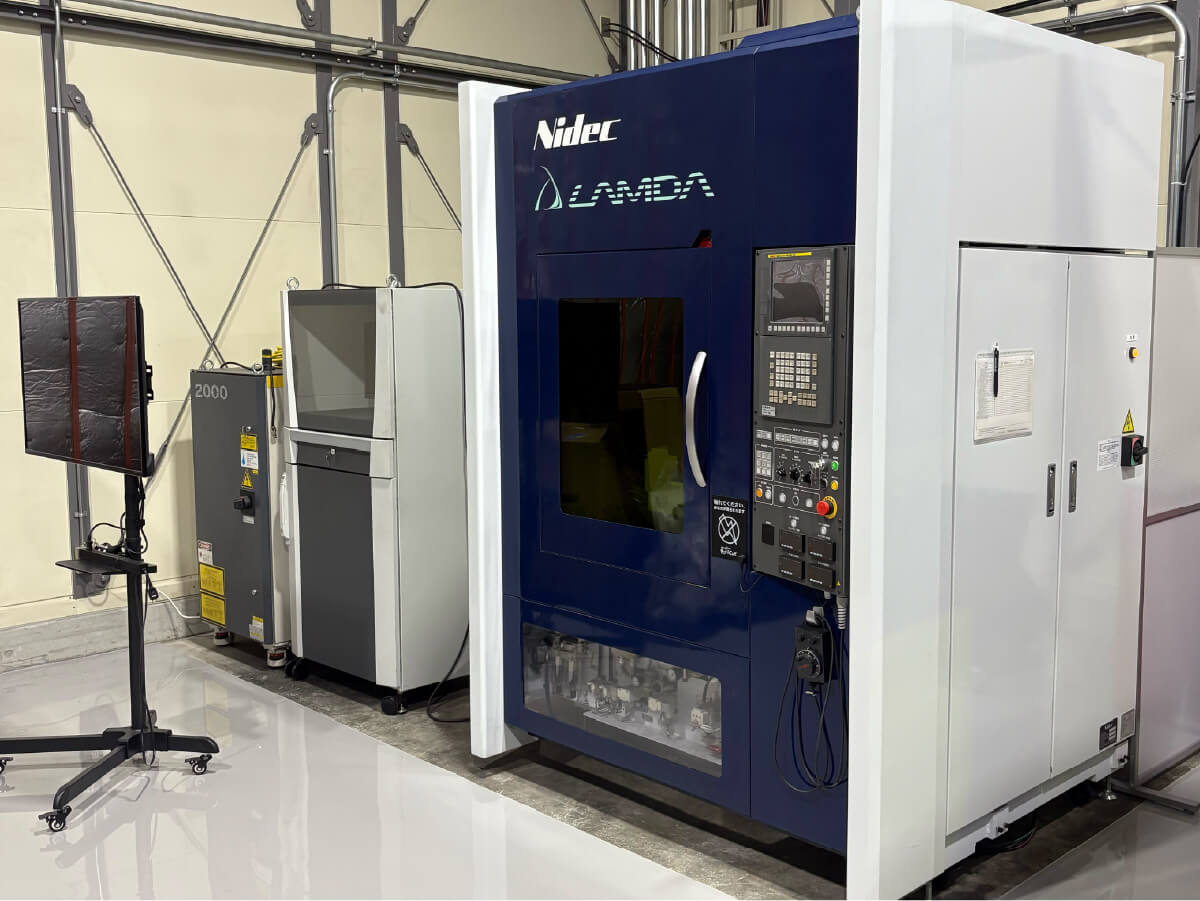

LAMDA200 5軸仕様 金属3Dプリンタ
同時五軸に対応した粉末DED方式 金属3Dプリンタ
- 最大造形サイズ:200x200x200、φ80xH200※5軸使用時
- レーザ出力:最大2kw
- 粉末供給ポット数:2ポット
- 不活性ガスシールド:有り
Lamda’s Features
「LAMDA」の特徴
01

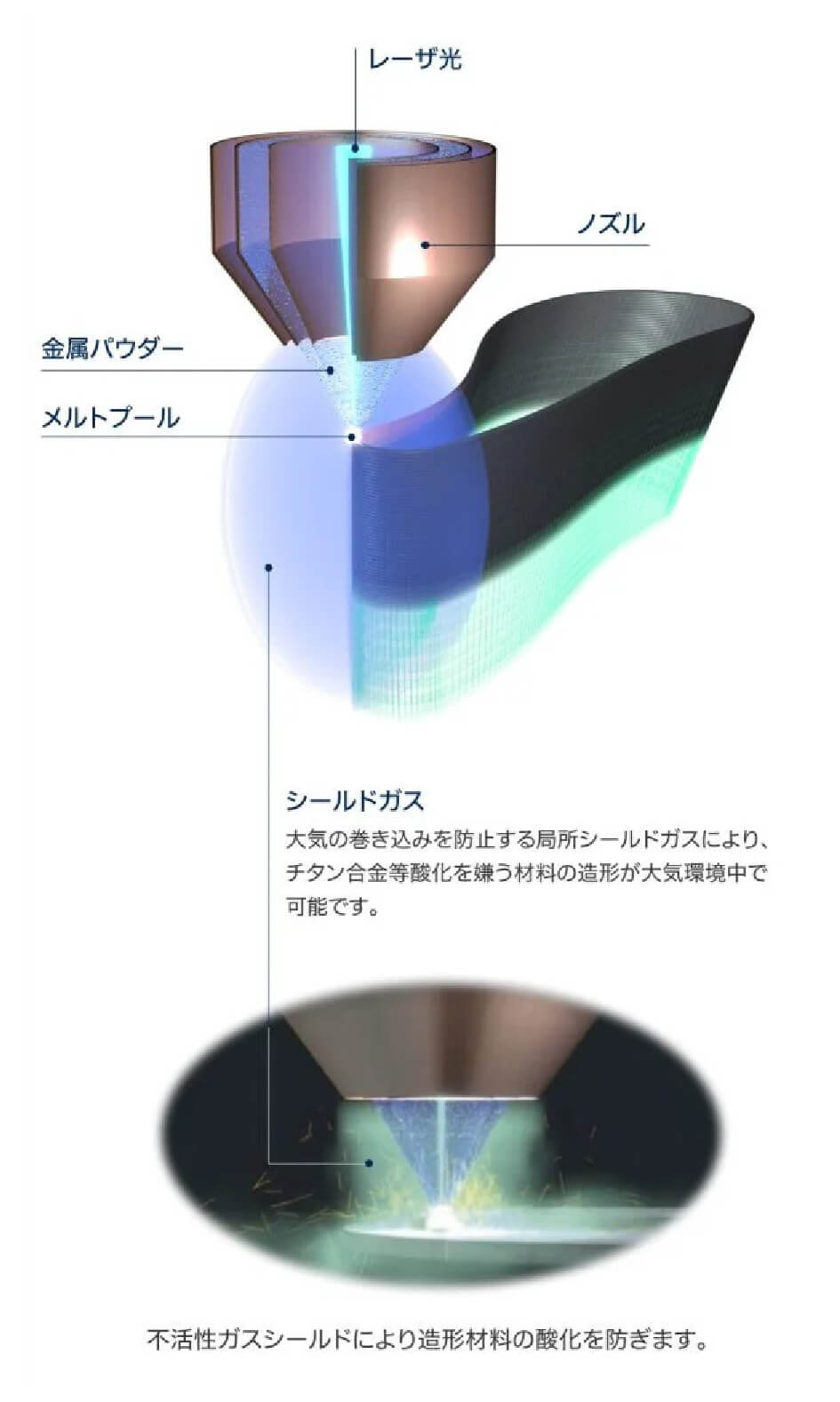

ローカルシールド
- 大気の巻き込みを防止する局所シールドガスにより、チタン合金等の酸化を嫌う材料の造形が大気環境で可能。
02

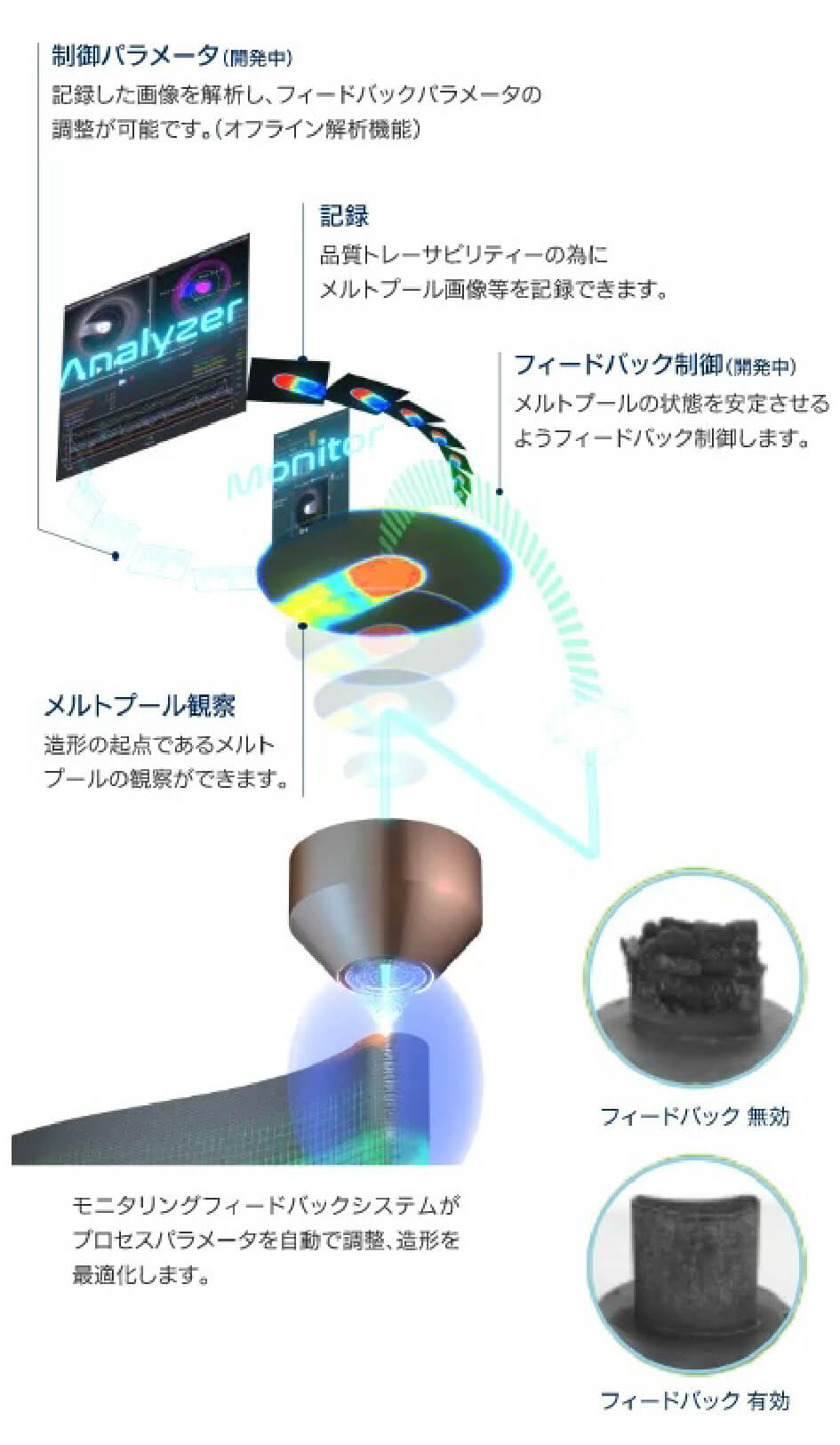

積層品質の向上
- フィードバック機能によりメルトプールの状態を安定化し、積層品質を向上
- モニタリング機能でメルトプールの状態を記録し、品質トレーサビリティを確保

Case
活用事例

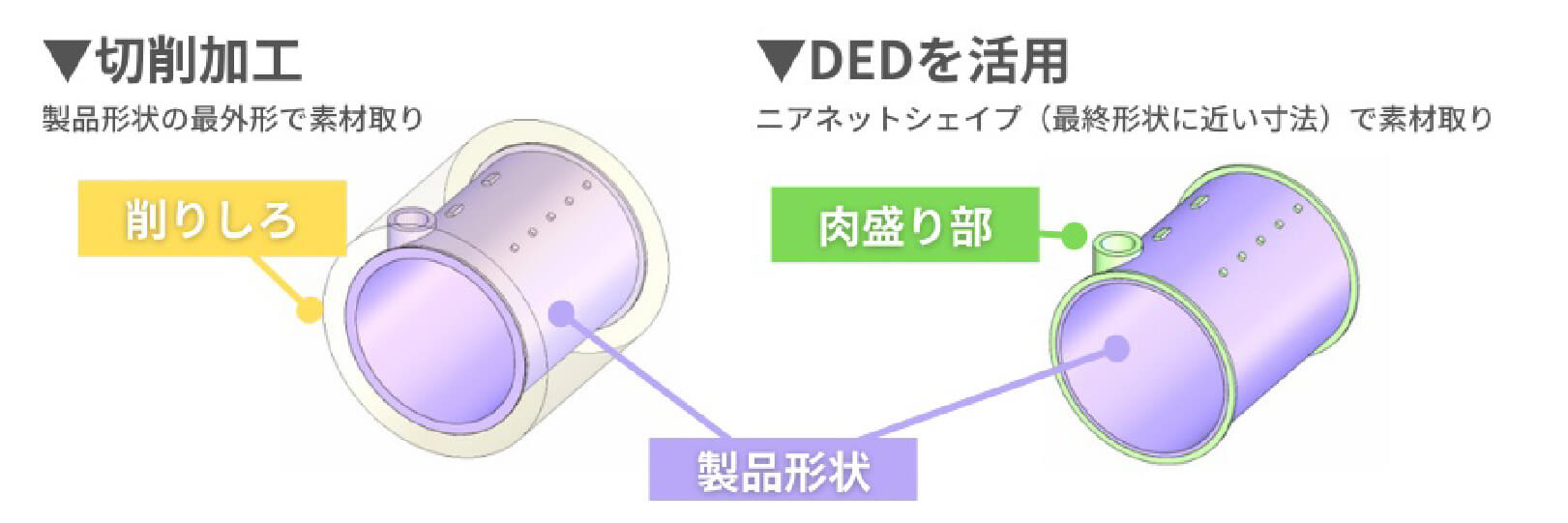

ニアネットシェイプからの造形
DEDで肉盛りする前提であれば、ニアネットシェイプ(最終形状に近い寸法)の素材を使うことができます。
- 切削加工の場合は、製品形状の最外形で素材取りし切削。削りしろが多く、難削材の場合は特に切削時間が長くなります。素材コストも多く掛かります。
- DEDを活用する場合は、削りしろを最小限にした「ニアネットシェイプ」の素材を使い、肉盛りして製品形状に仕上げます。必要箇所のみ造形・切削を行うことで納期短縮が可能。薄肉化により素材コストも抑えられます。

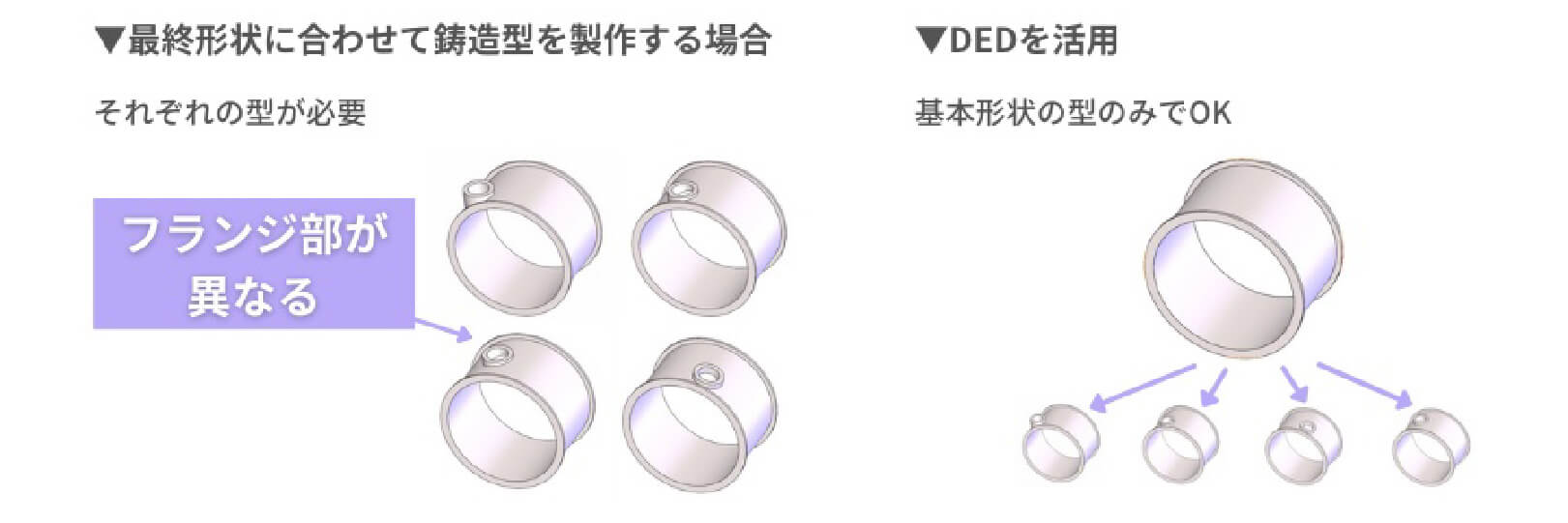

多品種少量生産の効率化
同じような部品の形状バリエーションが必要な場合に、その生産を効率化することができます。
- 最終形状に合わせて鋳造型を製作する工法の場合、形状の一部が異なるだけでもそれぞれの型が必要。素材納期は長くなり、特殊形状の生産には対応しにくくなります。
- DEDを活用する場合は、基本形状をベースにそれぞれのフランジ部分を造形。鋳造型は、必要最低限のみ用意すればOKです。素材が単純形状であれば、納期短縮が可能。かつ、部品の形状バリエーションに対応しやすくなります。

Others
その他の工作機械

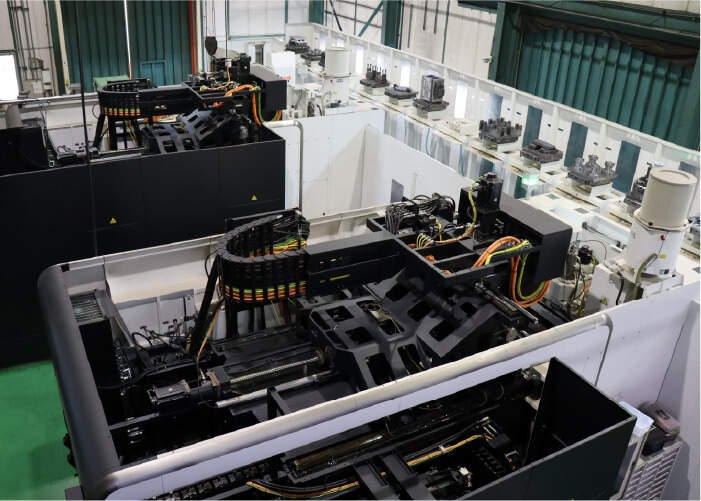

明楽では金属3Dプリンタのほかに、多数の複合加工機や五面加工機、マシニングセンタを保有しており、造形から機械加工による仕上げまで一貫して行うことができます。

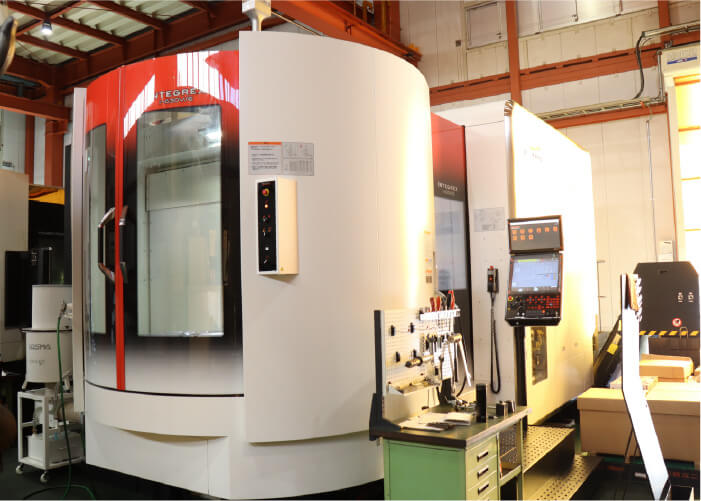

旋削機能付き複合5軸加工機
最大ワークサイズ
Φ1050×H1000

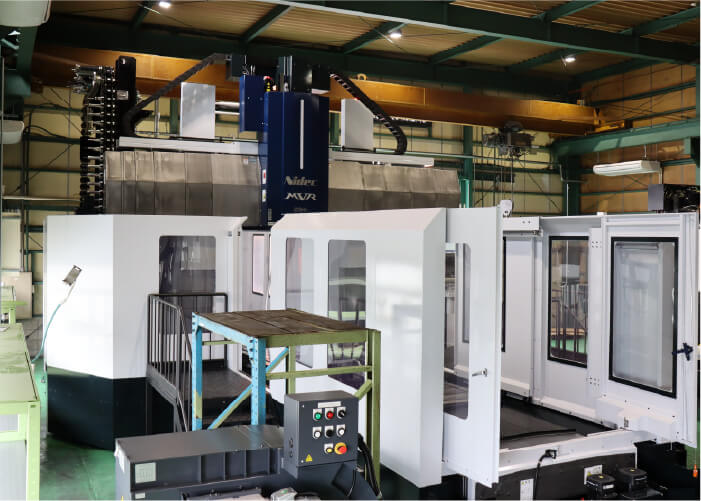

門型五面加工機
最大ワークサイズ
L5000×W2000×H1000

5軸マシニングセンタ
最大ワークサイズ
Φ800×H500
Flow
受託造形サービスの流れ
- お悩み相談
- 造形物データお預かり
- 3Dモデル検討
- お見積り
- 受注
- 積層
- 応力除去
- ワイヤーカット
- 切削加工
- 穴あけ
- 表面処理
